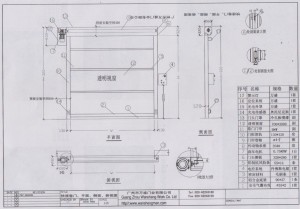

一，側掛型高速卷門結構配置圖

二，安裝門軌、固定門頭

1、門框和門洞對齊導軌固定垂直，門框和門洞兩邊距離相等；

2、門頭水平與墻體固定牢固，空心墻需要將墻體穿透連接；

3、電機與門頭連接牢固，連接時注意4跟螺絲與減震膠墊用力平均；

4、電控箱離地面1.2米固定.

三，電機和電控箱接線說明

將電機馬達電源線連接到電控箱接線端子，對照接線碼進行連接固定（V1、U1、W1、12、0）

四，編碼器與電控箱接線說明

先將法蘭與門頭側板軸孔居中固定，將編碼定位器與法蘭固定，磁頭螺絲需對準編碼器中心點。

將編碼定位器連接線水晶頭插入電箱變頻器頂部預留端口

注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦，將編碼定位器螺絲固定，編碼定位器小圈對磁頭。

五，側掛型超大門編碼器與電箱接線說明

先將法蘭與門頭側板軸孔居中固定，將編碼定位器與法蘭固定，磁頭螺絲需對準編碼器中心點。G與X7定位時短接，上升/下降定位完成后拆除連接線，G與X7定位時調整電控箱面板轉換開關，可設全開或半開門功能。

將編碼定位器連接線水晶頭插入電箱變頻器頂部預留端口

注意：磁頭螺絲與法蘭水平或磁頭螺絲凹進2mm左右防止接觸摩擦，將編碼定位器螺絲固定，編碼定位器小圈對磁頭。

六，機械行程與電控箱接線說明

調整行程內觸電定位，確認門體上升開門高度/門體下降關門高度；

將電機馬達電源線連接到電控箱接線端子，對照接線碼進行連接固定（V1、U1、W1、12、0）；

將行程線與電箱接線端子對號碼連接X4、X5、G。
